ファイバレス型 放射温度計 FLHXシリーズ

発売：2017年7月1日

測定物に合わせて仕様を変えられる放射温度計

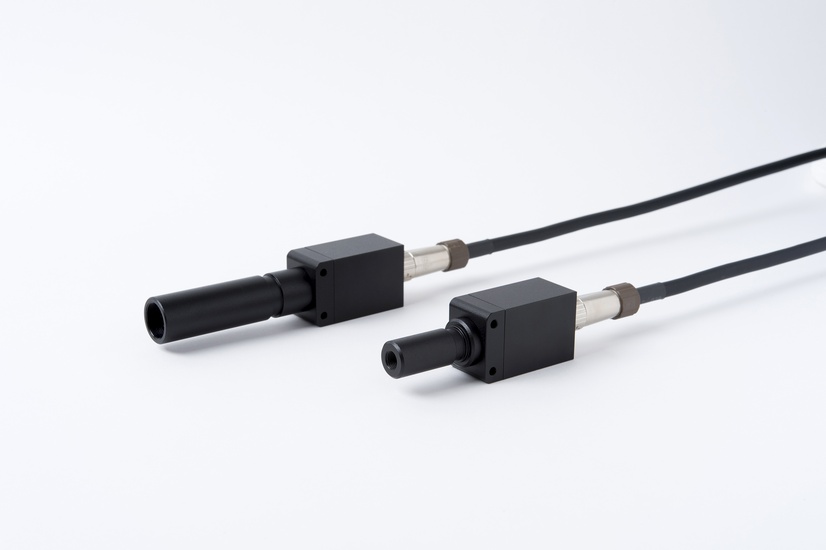

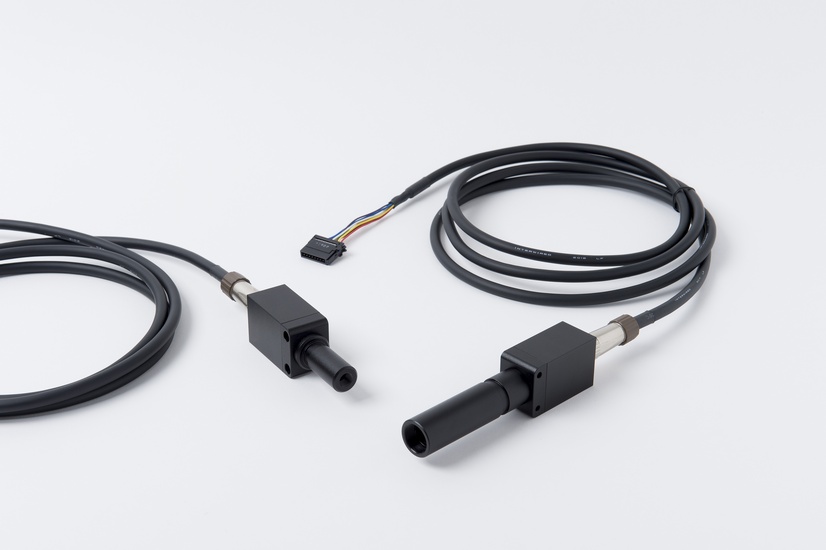

ファイバレス型 放射温度計 FLHXシリーズの製品画像

温度範囲：90 ℃～ 2000℃

型式 温度範囲 実効波長 測定距離 標的サイズ 応答速度
FLHX-T 90～2000℃ 1.95～2.6μm 25～1000mm φ0.15～φ18mm 0.001秒～
FLHX-P 220～2000℃ 0.8～1.6μm 25～1000mm φ0.15～φ18mm 0.001秒～
FLHX-A 500～2000℃ 0.8～1.0μm 25～1000mm φ0.15～φ18mm 0.001秒～

FLHXシリーズは、温度範囲・測定距離・標的サイズなどをセミオーダー感覚で選べるファイバレス型の放射温度計です。

・測定物に合わせて仕様を変えられる放射温度計
・ファイバレスだからリーズナブル
・90℃～2000℃まで温度測定可能なワイドレンジを採用（特注で2000℃超も対応可能）
・φ0.15mm～小さなワークも狙える
・世界最高クラスの高速応答1mS(0.001秒)で確実に測温
・窓越し測定可
・グリーンLEDで従来より見やすく位置合わせが簡単
・頑丈ボディで悪環境へ挑む
・アナログ出力とRS232C出力の両方を搭載



★取扱説明書は日本語版・英語版がダウンロードできます。

※表示設定器は別売です。

※発売日までに仕様が変更となる場合があります。何卒ご了承ください。

表示・設定オプションリンク　選定に迷ったら？FTKXおすすめ構成はこちら

  • 特長
  • 仕様・光路図

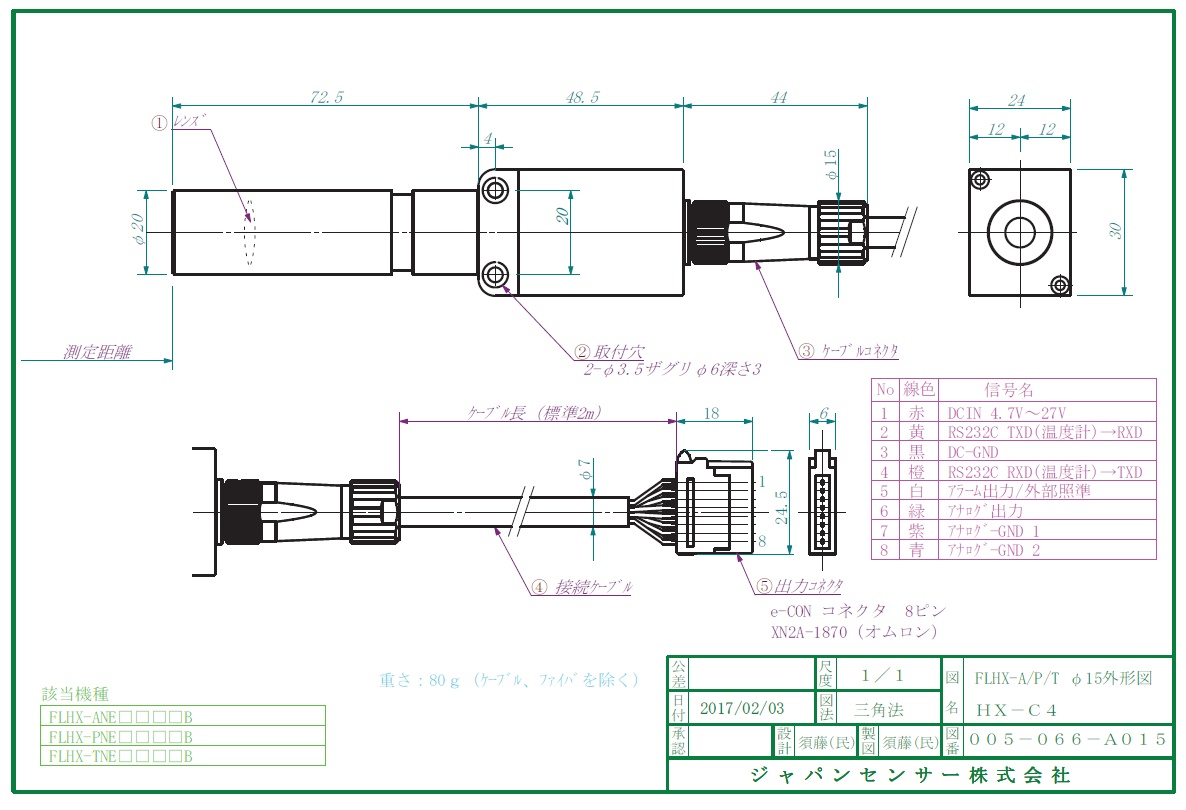

  • 外形図・配線図
  • 2D・3D CAD
  • オプション

製品の特長

  • 測定物に合わせて仕様を変えられる放射温度計

    温度範囲・測定距離・標的サイズなどを測定物に合わせ140パターン以上の仕様から選べるため、より高度な温度測定が可能です。

  • ファイバレスだからリーズナブル

    ファイバレスタイプのため、リーズナブルな価格でご提供。
    初めて放射温度計を導入する場合、ラインへの導入にも最適です。



  • 90℃～2000℃まで温度測定可能なワイドレンジを採用（特注で2000℃超も対応可能）

    90℃～2000℃まで温度測定可能なワイドレンジを採用
    （特注で2000℃超も対応可能）

  • 小さなワークも狙える

    標的サイズφ0.15mm～
    光学系を見直し、より小さいスポットの測定が可能になりました。

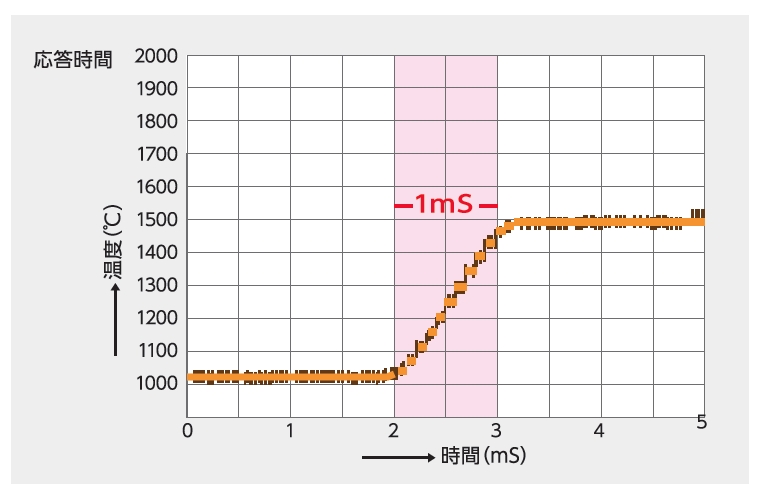

  • 世界最高クラスの高速応答1mS(0.001秒)

    世界最高クラスの高速応答1mS(0.001秒)で急激な温度変化を見逃す事はありません。
    ftkx_1ms

  • 石英ガラス越しの温度測定が可能

    測定波長が10μm前後の長波長を使用する温度計の場合、石英ガラス自体の温度を測定してしまいます。FLHXシリーズは短波長（0.8～2.6μm）を使用するため、石英ガラスを90%以上透過します。真空槽などの中の温度を窓越しに測定できます。

  • 位置合わせが簡単

    FLHXシリーズが採用している「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。
    また、グリーンLED採用で高温で赤い部分でも位置合わせがしやすくなりました。温度測定中でもLED照準可能です。
    ftkx_led

  • 頑丈ボディで悪環境へ挑む

    アルミボディを採用することにより、堅牢性、耐久性、耐薬品質がアップ。IP67相当の防塵構造。左右対称設計なので設置もしやすくなりました。

  • アナログ出力とRS232C出力の両方を搭載

    アナログ出力とRS232C出力の両方を搭載。
    アナログ出力1点：4～20mA,0～20mA,0～1V,mV/℃切換。

印刷する

型式 FLHX-
[1] TNE0090
[2] TNE0180
[3] TNE0240
温度範囲 [1] 90～1500℃
[2] 180～2000℃
[3] 240～2000℃
実効波長 1.95～2.6μm
検出素子 InGaAs
標準測定距離 25～1000mm
標準標的サイズ φ0.15～φ18mm
照準 緑色LED 照準
精度定格 800℃未満：±4℃,800℃以上1200℃未満：測定値の±0.5％,1200℃超2000℃以下：測定値の±1.0％
再現性 ±0.2%±2℃
測定分解能 最低温度+50℃未満；3℃以下,最低温度+100℃未満；1℃以下,最低温度+100℃以上；0.5℃以下
応答時間(スムージング機能にて可変可能) アナログ出力の場合：0.001～5秒(0～95％アナログ出力にて）
スムージング機能にて可変設定
ウォームアップ時間 1分
アナログ出力（非絶縁）出力タイプ（切換） DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁） 出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200BPS
アラーム出力（非絶縁） オープンドレイン：DC27V、0.2A
ピークホールド リセット方式（選択）　[1]時間：0.01 ～ 10 秒可変　[2]放電：時間0.01 ～ 10 秒、レベル0.2 ～ 1.0
放射率補正 保証範囲 0.3～1.0
設定範囲 0.050～1.000(設定分解能0.001）
反射補正機能付
センサ補正機能 スパン;0.500～2.000
ゼロ ；-50～+50℃(°F)
使用周囲温湿度 0 ～ 50℃ （保存周囲温度：-15 ～70℃）
30～85% RH（結露のないこと）
電源電圧 DC4.7 ～ 27V、0.1A Max
アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準） 2m

ページの先頭に戻る

型式 FTKX-
[1] PNE0220
[2] PNE0300
[3] PNE0400
温度範囲 [1] 220～1650℃
[2] 300～2000℃
[3] 400～2000℃
実効波長 0.8～1.6μm
検出素子 InGaAs
標準測定距離 25～1000mm
標準標的サイズ φ0.15～φ18mm
照準 緑色LED 照準
精度定格 800℃未満：±4℃,800℃以上1200℃未満：測定値の±0.5％,1200℃超2000℃以下：測定値の±1.0％
再現性 ±0.2％±2℃
測定分解能 最低温度+50℃未満；3℃以下,最低温度+100℃未満；1℃以下,最低温度+100℃以上；0.5℃以下
応答時間(スムージング機能にて可変可能) アナログ出力の場合：0.001～5秒(0～95％アナログ出力にて）
スムージング機能にて可変設定
ウォームアップ時間 1分
アナログ出力（非絶縁）出力タイプ（切換） DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁） 出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200BPS
アラーム出力（非絶縁） オープンドレイン：DC27V、0.2A
ピークホールド リセット方式（選択）　[1]時間：0.01 ～ 10 秒可変　[2]放電：時間0.01 ～ 10 秒、レベル0.2 ～ 1.0
放射率補正 保証範囲 0.3～1.0
設定範囲 0.050～1.000(設定分解能0.001）
反射補正機能付
センサ補正機能 スパン;0.500～2.000
ゼロ ；-50～+50℃(°F)
使用周囲温湿度 0 ～ 50℃ （保存周囲温度：-15 ～70℃）
30～85% RH（結露のないこと）
電源電圧 DC4.7 ～ 27V、0.1A Max
アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準） 2m

ページの先頭に戻る

型式 FLHX-
[1] ANE0500
[2] ANE0600
[3] ANE0700
温度範囲 [1] 500～2000℃
[2] 600～2000℃
[3] 700～2000℃
実効波長 0.8～1.0μm
検出素子 Si
標準測定距離 25～1000mm
標準標的サイズ φ0.15～φ18mm
照準 緑色LED 照準
精度定格 800℃未満：±4℃,800℃以上1200℃未満：測定値の±0.5％,1200℃超2000℃以下：測定値の±1.0％
再現性 ±0.2％±2℃
測定分解能 最低温度+50℃未満；3℃以下,最低温度+100℃未満；1℃以下,最低温度+100℃以上；0.5℃以下
応答時間(スムージング機能にて可変可能) アナログ出力の場合：0.001～5秒(0～95％アナログ出力にて）
スムージング機能にて可変設定
ウォームアップ時間 1分
アナログ出力（非絶縁）出力タイプ（切換） DC4～20mA,DC0～20mA,mV/℃,DC0～1V(オプションで0～5V・0～10Vあり)
RS232C 出力（RS232C 準拠、非絶縁） 出力スイング幅：約±4V、通信速度：4800,9600,19200,38400,57600,115200BPS
アラーム出力（非絶縁） オープンドレイン：DC27V、0.2A
ピークホールド リセット方式（選択）　[1]時間：0.01 ～ 10 秒可変　[2]放電：時間0.01 ～ 10 秒、レベル0.2 ～ 1.0
放射率補正 保証範囲 0.3～1.0
設定範囲 0.050～1.000(設定分解能0.001）
反射補正機能付
センサ補正機能 スパン;0.500～2.000
ゼロ ；-50～+50℃(°F)
使用周囲温湿度 0 ～ 50℃ （保存周囲温度：-15 ～70℃）
30～85% RH（結露のないこと）
電源電圧 DC4.7 ～ 27V、0.1A Max
アナログ出力0～5Ｖ 時； 8～27 Ｖ／ 0～10 Ｖ時；13～ 27Ｖ
ケーブル長（標準） 2m

ページの先頭に戻る
