パラメータ設定セット PWZX(PWSX / PWUX)

発売:2013年10月

販売中

パラメータ設定セットPWZXは、パソコンで放射温度計の温度表示や放射率設定値などのパラメータ変更が行えます。有償版はパラメータ設定値のファイルへの保存、グラフ表示およびグラフデータの保存、読込が出来ます。【対応シリーズ:TMHX、FTKX、FLHX(旧機種も一部使用可)】

パソコンでパラメータの設定や温度表示ができます

パラメータ設定セットPWZXは「USB-RS232C変換器PWUX」と「パラメータ設定ソフトPWSX」を組み合わせたセットです。

データロガーを使用しなくても直接パソコンでデータ収集が行えます。

パラメータの設定変更と温度表示の機能のみ必要であれば、無償版のソフト「パラメータ設定ソフトPWSX-F」があります。

★取扱説明書は日本語版・英語版がダウンロードできます。



PWSX-F_downloadのご案内

特長

製品の特長

  • USB-RS232C変換器 PWUX

    パソコンに放射温度計を接続するUSB-RS232C変換器PWUXを用意いたしました。

    当ウェブサイトが無償提供するパラメータ設定ソフトPWSX-FまたはPWSXをインストールしたWindowsパソコンに接続することで、パソコン画面上で温度計のパラメータ設定や温度表示を行うことができます。

    【接続可能な温度計】
    ◆TMHXシリーズ、FTKXシリーズ、FLHXシリーズ全機種
    e-CONコネクタによるワンタッチ接続
    温度計電源はパソコンから供給されます。

    ◆TMH9、FTK9、TMH90シリーズ RS-232C出力タイプ
    変換端子台TMBX-C(別売)による接続。
    温度計電源はパソコンから供給されます。

    ◆TMH9、FTK9、TMH90シリーズ アナログ出力タイプ
    変換ケーブルTMBX-N(別売)による接続。
    温度計電源はお客様が別途ご用意ください。



  • アナログ出力が必要な場合

    別売りのPWUX用アナログ出力端子台 TMBX-T を、
    【TMHXシリーズ・FLHXシリーズ・FTKXシリーズのセンサヘッド】と
    【USB-RS232C変換器PWUX 】間に取り付けることにより、アナログ出力を使用する事が可能になります。

    PWUX用アナログ出力端子台 TMBX-T の詳細

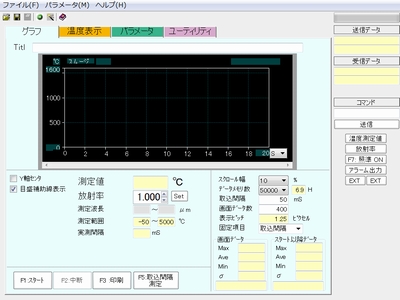

  • パラメータ設定ソフト PWSX

    有償版のパラメータ設定ソフトです。

    無償版の機能に加え、
    ・温度計パラメータのファイルへの保存
    ・グラフ表示およびグラフデータの保存

    が使用できます。保存データはカンマ区切りテキストなので、データの二次利用も簡単です。

    対応OS: Windows 7/8.1/10(2017/1/1より)



  • パラメータ設定ソフト無償版 PWSX-F

    USB-RS232C変換器 PWUXと組合わせることでパソコン上で
    ・温度計パラメータの設定
    ・温度表示

    を行うことができます。(グラフ表示不可)

    期限付きで 有償版パラメータ設定ソフトPWSX の機能のお試しが可能な「試用版」機能付きです。
    試用期限は30日間または起動10回の早いほうが有効となります。

    対応OS:Windows 7/8.1/10(2017/1/1より)

    パラメータ設定ソフト 無償版 PWSX-F は、下記よりダウンロードできます。
    PWSX-F_downloadのご案内


ページの先頭に戻る

仕様・光路図

印刷する

型式 PWZX
温度計との通信方式、速度 RS232C準拠(出力スイング幅±4V) 5ms間隔max
温度計との接続 e-CON
放射率 保証範囲:0.3~1.0
設定範囲:0.050~1.000(設定分解能0.001)
反射補正機能付
アナログ出力1 アナログ出力タイプの温度計の場合はアナログ出力を温度計から直接出力
ピークホールドリセット方式 (※選択) 時間0.01~10s可変
放電:時間0.01~10s,レベル0.20~1.00
サンプルホールド外部入力 キー入力による更新
センサ補正機能 スパン:0.50~2.00 ゼロ:-50.0~+50.0℃( °F)
表示内容の選択 パソコン画面表示
表示分解能 1℃と0.1℃の切替(1000℃以上は1℃) max3276℃
温度単位表示機能 ℃または°F
電源電圧 パソコンに依存
温度計に電源供給する場合、DC5Vで起動しない機種は別売ACアダプタDC15V、1.2Amaxが必要
使用周囲温度湿度 -10~50℃
90%RH以下(結露のないこと)
保存周囲温度 -20~65℃
形状 パソコン画面表示

ページの先頭に戻る

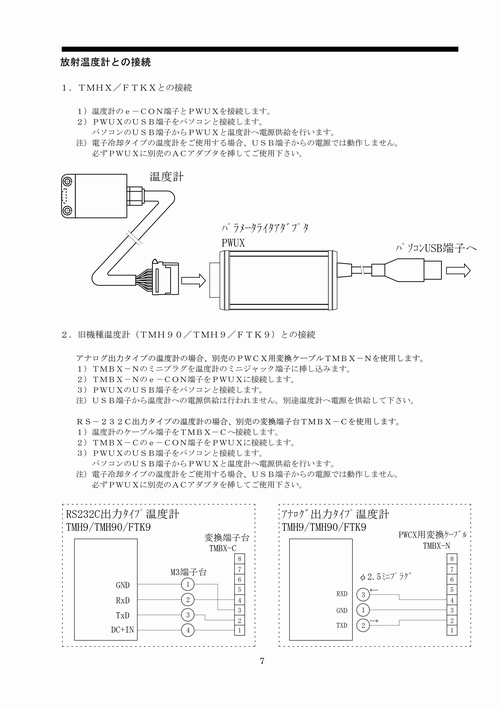

外形図・配線図
