表示設定器 TMCX-TDE-110
発売：2015年3月
販売中表示設定器 TMCX-TDE-110 は、放射温度計TMHXシリーズ用の表示設定器です。パラメータの設定変更や温度表示の確認ができます。カラータッチパネルで簡単操作。現場で温度プロファイルがわかります。CEマーク適合品です。
カラータッチパネルで簡単操作・ライン設置用表示器に最適！
・ALダイカストを使用し堅牢でIP65に対応することで粉塵の多い工場での設置にも単体で対応可能。
・モニターのタッチで簡単にパラメータの変更が可能なため現場の悪環境でも設定変更が可能。
・℃、Fの表示もワンタッチで変更可能。
・プロテクト機能があるため不必要な変更をガード。
・現場で温度プロファイルの確認が可能。アラームがONの時、画面が赤色に替り不良品が現場で簡単わかる。
・必要な日時、不良設定時のデータをmicroSDカードに保存できる
・放射温度計TMHXシリーズとの組み合わせが可能。
・CEマーク適合品。
★取扱説明書は日本語版がダウンロードできます。
| 型式 | 温度範囲 | 実効波長 | 測定距離 | 標的サイズ | 応答速度 |
|---|---|---|---|---|---|
特長
製品の特長
-
堅牢AL製、ＩＰ65対応のため単体で現場設置が可能です
従来の盤収納タイプと違いAL鋳物でIP65を対応していますので、製鉄現場や鋳物工場など粉塵の多い現場での表示器単体での設置には最適です。
-
表示画面をワンタッチで簡単変更
表示画面のアイコンをタッチすることで簡単に各種パラメータの変更ができます。
-
設定のプロテクト機能を採用しました
プロテクト機能がありますので現場で簡単に設定を変更できないように設定をロックすることができます。
-

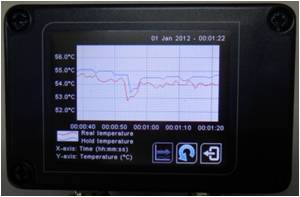

現場で温度プロファイルがわかります
表示器画面に温度プロファイルを表示できるので、実際の商品の温度変化を現場で確認できます。
-

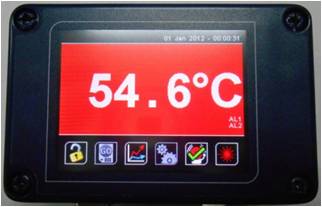

アラームがONの時、画面が赤色に変わり不良品が現場で簡単にわかります
アラームが発生した場合、画面が赤色に変わります。そのため、不良状態になったことを現場の担当者がすぐに気付けます。
-
microSDカードにデータの保存が出来ます
microSDカード(max 32GB)を使い、あらかじめ設定されたデータを記録し、後で解析ができます。
また、アラーム時のデータを保存できますので問題点の解析も可能です。
-
CEマーク適合品
CEマーク適合品です。
仕様・光路図
| 型式 | TMCX-TDE-110 |
|---|---|
| 温度計との通信方式、速度 | RS232C準拠(出力スイング幅±4V) 5mS間隔max |
| 温度計との接続 | e-CON |
| 放射率 | 設定範囲：0.050～1.000(設定分解能0.001) 反射補正機能付 |
| アナログ出力1 | TMHXシリーズ温度計のアナログ出力を出力 仕様は温度計の取扱説明書参照 |
| アラーム出力数 | 2 |
| アラーム出力仕様 | 2点、ヒステリシス設定幅：0～99.9℃,分解能0.1℃ リレー接点（24VDC,1A アイソレイト500VDC） |
| アラーム出力応答時間 | 230ms（90％） |
| ピークホールドリセット方式 （※選択） | 時間0.01～10s可変 放電：時間0.01～10s,レベル0.20～1.00 |
| センサ補正機能 | スパン：0.50～2.00 ゼロ：-50.0～+50.0℃( °F) |
| 表示内容の選択 | 温度表示（℃、°Ｆ切替） グラフ表示（リアル､ピークプロファイル選別可） アラーム時背景が黒色から赤色に変更 下段：各種パラメータ変更画面(タッチで変更） |
| 表示分解能 | 1℃と0.1℃の切替(1000℃以上は1℃) max3276℃ |
| 温度単位表示機能 | ℃または°F |
| 電源電圧 | DC24±5% 100mA |
| 使用周囲温度湿度 | 0～60℃ 95%以下結露のないこと |
| 形状 | 壁掛取付型 |
