表示設定器 TMC9 シリーズ

発売:2006年7月

FTK9、TMH9、TMH90シリーズ用の表示設定器

バリエーション豊富でお使いの環境に合わせて選択できます。

電源により大きく3種に分けられます。
・TMC9-M:AC100V (FTK9-R型は接続できません)
・TMC9-E:DC4.7~27V
・TMC9-D:DC4.7~27V(ACアダプタ付の簡易卓上型)

他にもアナログ出力やアラーム機能など多彩な機能が満載。

多彩なアラーム動作が可能!

現場に適した測定方法を設定できる!

★取扱説明書は日本語版・英語版がダウンロードできます。

  • 特長
  • 仕様・光路図

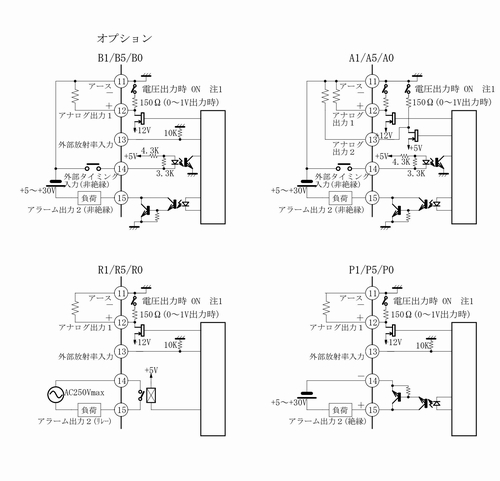

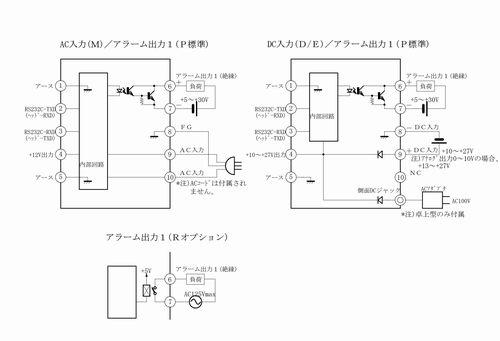

  • 外形図・配線図
  • 2D・3D CAD
  • オプション

60,000円~

RoHS対応

製品の特長

  • 豊富な電源バリエーション

    電源により大きく3種に分けられます。
    ・TMC9-M:AC100V (FTK9-R型は接続できません)
    ・TMC9-E:DC4.7~27V
    ・TMC9-D:DC4.7~27V(ACアダプタ付の簡易卓上型)

    他にも
    ・アナログ出力の有無
    ・アラーム出力の有無
    ・外部タイミング入力の有無
    ・外部放射率入力
    などを選択できます。

  • 多彩な機能

    TMC9シリーズは多彩な機能を盛り込んでいるので、接続したFTK9、TMH9、TMH91の機能をフルに発揮します。

    ・アナログ出力は4~20mA、0~20mA、0~1V、mV/℃の4種から切替可能
    その内、0~1Vは0~5V、0~10Vに変更可能

    ・アラーム出力は上下限の温度設定に加え動作モードを8種から選択可能 エラー出力も可能

    ・応答時間をスムージング機能にて可変可能(最速0.003秒~600秒)

    ・放射温度計には欠かせない放射率設定機能とは別にセンサのゲイン調整が出来るセンサ補正機能搭載

    ・外部タイミング信号入力により任意のタイミングで温度数値をホールドおよび解除可能

    ・ピークホールド機能搭載。また、ピークのリセットには時間(0.01秒~10秒可変)、放電、外部から選択可能

    ・放射率設定をアナログ入力により外部から設定変更可能(アナログ入力0~5Vが放射率0~1.0に対応)

  • 多彩なアラーム動作が可能!

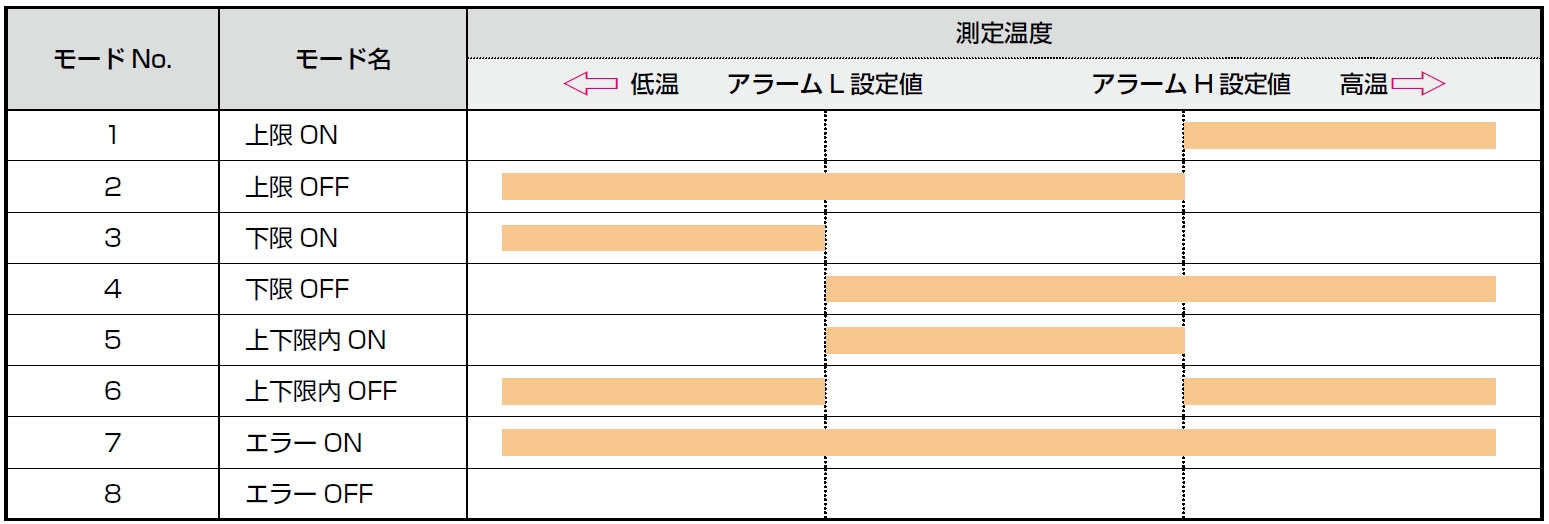

    ●アラーム出力動作
    (オレンジのラインがON)

    tmc9_tmcx_alarm



    ※アラーム出力と放射率アナログ外部設定機能は別々での使用となります。

    ・エラー時:内部電圧異常(アナログ電圧チェック)およびAD コンバータエラー(E300)、CPU 暴走時
    ・モードNo 7:エラー時ON、非エラー時OFF
    ・モードNo 8:エラー時OFF、非エラー時ON

  • 現場に適した測定方法を設定できる!

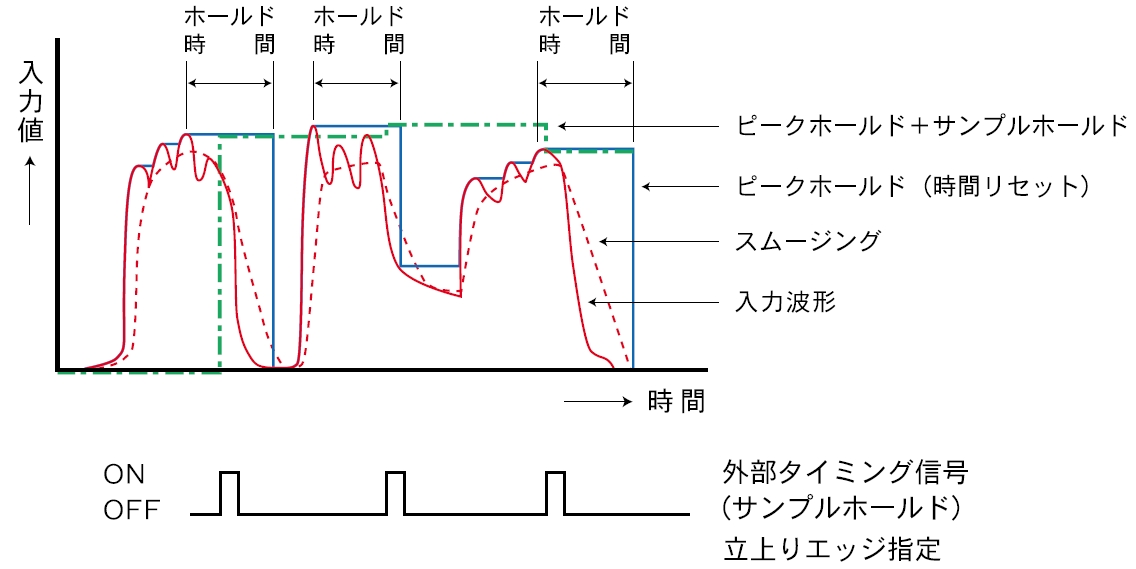

    ●ピークホールド
    ピーク値をホールドします。リセットは3 種類の切り換えができます。
    <時間> 一定時間ホールド後リセットされます。
    <外部> 外部タイミング信号でリセットします。
    リセットタイミングは、立上がり、立下がりエッジの切り換えが可能です。
    <放電> 一定の傾斜でレベルを低下させます。

    tmc9_tmcx_Peak-hold

    ●スムージング
    変動分を移動平均で平均化し、なだらかにします。
    多彩なアラーム動作

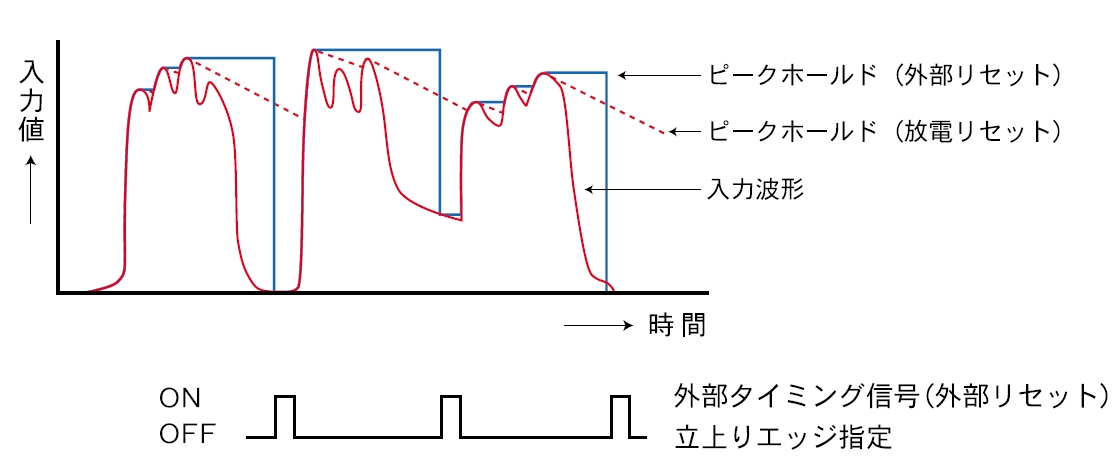

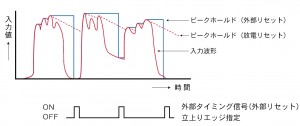

    ●サンプルホールド
    外部タイミング信号入力時の測定値をホールドします。
    タイミングは立上がり、立下がりエッジの切り換えが可能です。
    ピークホールドと組み合わせて使用することもできます。
    多彩なアラーム動作
    ※外部タイミング信号入力が必要なピークホールドの外部リセット、及びサンプルホールドは表示設定器にその機能がある仕様との組合せの場合にのみ有効です。

    tmc9_tmcx_Sample-hold

印刷する

型式 [1] TMC9-M
[2] TMC9-E
[3] TMC9-D
温度計との通信方式、速度 RS232C準拠(出力スイング幅 ±4V)3mS間隔
温度計との接続 M3端子
放射率 保証範囲:0.3~1.0
設定範囲:0.050~1.000(設定分解能0.001)
反射補正機能付
【オプション】アナログ外部設定機能(アナログ入力 0~5Vが放射率 0~1.0に対応)
アナログ出力1 【オプション】4~20mA,0~20mA,0~1V,mV/℃のいずれか1つを切換
スケーリング機能付、〔0~1Vを0~5V/0~10Vに変更可〕
アナログ出力2 【オプション】4~20mA,0~20mA,0~1V,mV/℃のいずれか1つを切換
スケーリング機能付、〔0~1Vを0~5V/0~10Vに変更可〕
アラーム出力仕様 1点標準搭載【オプションで2点まで増設可能】
ヒステリシス設定幅:温度範囲の0~±5%,分解能0.1%,フォトカプラ:DC30V,0.2A Max
アラーム出力【オプション】 リレー接点(出力1:AC125V 0.3A Max,出力2:AC250V,1A Max)
ピークホールドリセット方式 (※選択) 時間0.01~10Sec可変
放電:時間0.01~10Sec,レベル0.20~1.00
ピークホールドリセット方式 (※選択) ピークホールドリセット方式[オプション]
サンプルホールド外部入力 【オプション】外部タイミング信号入力;ドライ接点またはオープンコレクタ
センサ補正機能 スパン:0.50~1.50 ゼロ:-50.0~+50.0℃( °F)
表示内容の選択 上段:温度/アラームH/アラームL/ブランク
下段:温度単位/放射率/アラームH/アラームL/ブランク
表示分解能 1℃,0.1℃
温度単位表示機能 ℃または°F
電源電圧 [1] AC85~115V,6VA Max.,50/60HZ
[2] DC10~27V,12VA Max.
ACアダプタ無、但しアナログ出力0~10Vの場合DC13~27V必要
[3] DC10~27V,12VA Max.
ACアダプタ付属
使用周囲温度湿度 0~50℃/30~85%RH(結露のないこと)
保存周囲温度 -15~50℃
形状 [1] パネルマウント型
[2] パネルマウント型
[3] 簡易卓上型
