ホーム > 製品情報 > 放射温度計：表示設定オプション > パラメータ設定器 PWC1

販売終了予定

パラメータ設定器 PWC1

発売：2006年5月

販売終了：2019年12月31日

FTK9シリーズ・TMH9シリーズ・TMH90シリーズ用ポータブルタイプのパラメータ設定器

パラメータ設定器 PWC1の製品画像

・放射温度計FTK9シリーズ・TMH9シリーズ・TMH90シリーズ用のパラメータ設定器。
・1台で複数の温度計を管理・設定できます。
・表示機能付き。
・電源は入手しやすい単3乾電池4本。

★取扱説明書は日本語版・英語版がダウンロードできます。

  • 特長
  • 仕様・光路図
  • 外形図・配線図
  • 2D・3D CAD
  • オプション

RoHS対応

製品の特長

  • 各種放射温度計のパラメータ設定

    放射温度計FTK9シリーズ・TMH9シリーズ・TMH90シリーズの各種パラメータが設定できます。

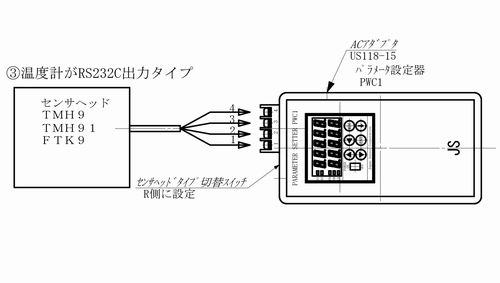

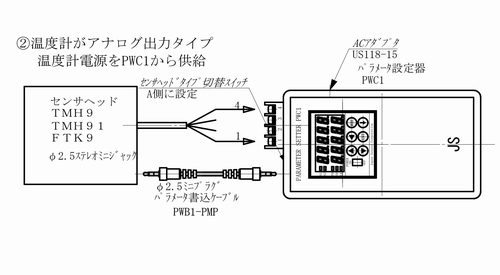

    アナログ出力タイプ、RS232C出力タイプ両方の温度計に対応しています。

  • 複数台の放射温度計を設定

    PWC1が1台あれば、複数台の放射温度計を設定できます。数多く温度計をお使いの場合、設定器１つで済むためコストダウンが図れます。

  • 表示機能付き

    温度計に接続すれば、測定温度を表示できます。

    ハンディタイプのため、温度計と共に持って移動しながらの測定も可能です。

  • 入手しやすい電源

    電源は単3乾電池4本です。万が一電池がなくなっても、単3ならば入手しやすいので安心です。

    別売のACアダプタで、単3乾電池無し AC100V電源でも使用できます。

  • ポータブルタイプなので現場への持ち運びも楽です

    温度計へ電源供給ができます。

    温度計とパラメータ設定器PWC1があれば温度表示とパラメータ設定の変更を行うことができ、現場への持ち込みも楽です。

印刷する

型式 PWC1
温度計との通信方式、速度 RS232C準拠(出力スイング幅 ±4V)
温度計との接続 M3端子　または通信ケーブル（φ2.5ステレオミニプラグ）
放射率 保証範囲：0.3～1.0
設定範囲：0.050～1.000(設定分解能0.001)
反射補正機能付
アナログ出力1 TMH9/TMH90/FTK9シリーズ温度計(RS232C出力タイプを除く）のアナログ出力を温度計から直接出力 仕様は温度計の取扱説明書参照
アラーム出力数 1
アラーム出力仕様 1点，ヒステリシス設定幅；温度範囲の 0～±5%，分解能 0.1%
ピークホールドリセット方式　（※選択） 時間0.01～10s可変
放電：時間0.01～10s,レベル0.20～1.00
センサ補正機能 スパン：0.50～1.50　ゼロ：-50.0～+50.0℃( °F)
表示内容の選択 上段：温度/アラームH/アラームL/ブランク　
下段：温度単位/放射率/アラームH/アラームL/ブランク
表示分解能 1℃,0.1℃
温度単位表示機能 ℃または°F
電源電圧 単三アルカリ乾電池4本
別売ACアダプタDC15V、1.2Amax
使用周囲温度湿度 0～50℃/30～85%RH(結露のないこと)
保存周囲温度 -15～50℃
形状 ポータブル型
