真空槽内の温度測定を可能にする放射温度計

弊社は放射温度計の専業メーカーとして様々な温度測定案件に

対応してまいりました。
今回はその中から真空槽内の温度測定についてお話いたします。

真空状態での加熱実験など真空槽内のワークの温度を測りたいとき、
「温度計をそのまま槽内に入れるわけにはいかないし。。。」
と、お困りになった事はないでしょうか。

そんなとき、ジャパンセンサーでは以下の方法をご提案しております。

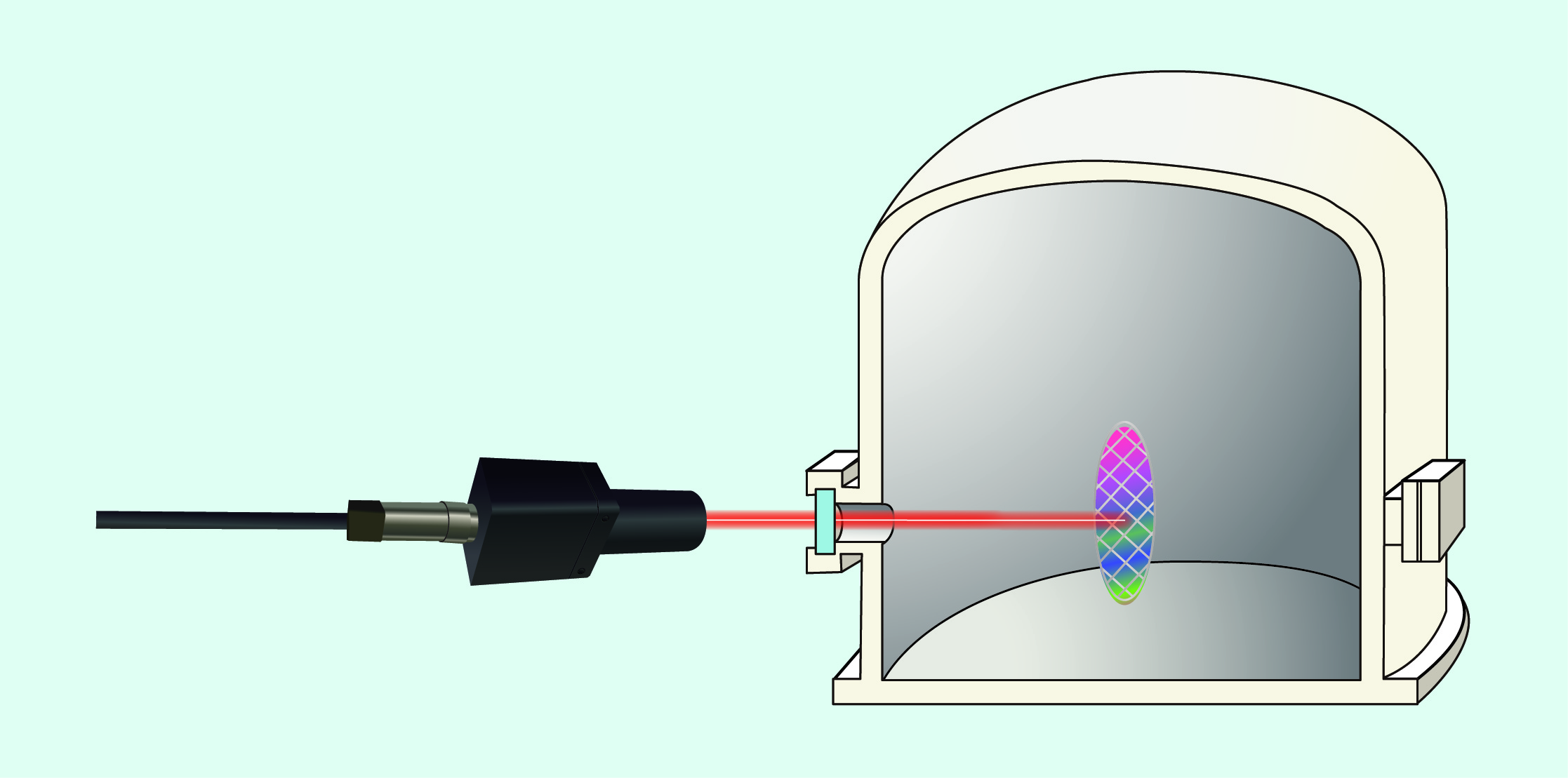

真空槽内のワーク温度を測る方法　その１

真空槽窓越しに槽内のワーク温度を測る。
ワーク温度が高い場合、石英窓を真空槽に取り付けていただき、
放射温度計 FTKX / FLHX シリーズで窓越しにワークの温度を測定します。

ワーク温度が低い場合、CaF2窓やサファイヤ窓を真空槽に取り付けていただき、
放射温度計 TMHX-Cシリーズで窓越しにワークの温度を測定します。
温度計により感度波長帯域が違いますので、それぞれに合った波長を透過する
窓材を用意するのがポイントとなります。

真空槽内のワーク温度を測る方法　その２

真空フィードスルーを使用して真空槽の内と外を光ファイバで接続し、
ファイバ型放射温度計FTKXシリーズで真空槽内のワークの温度を測定します。

こちらの方法のメリットは真空槽内にファイバヘッドが入るため
ワークや温度計を比較的自由に配置することができます。

※真空フィードスルーを使用する方法は、特注対応となります。
こちらにご興味のある方は、お気軽にお問い合わせください。

この他にも放射温度計専業メーカーとして培った様々な事例がございます。
温度計測でお困りでしたら一度ジャパンセンサーへご相談ください。
