FTK9-R220R-30H11

印刷する
このボタンで印刷されるのは仕様のみです。
図面はPDFファイルから各印刷してください。

種類
型式 FTK9-R220R-30H11
定価 ※お問い合わせください
温度範囲 220-2000℃(R220)
実効波長 1.95-2.5μm
測定距離 300mm
標的サイズ φ0.6 mm
ファイバ径、長さ、保護管 φ0.1mm、1m、SUS蛇管
ケーブル長 2m(脱着式)
ヘッド形状、レンズ径 角型、φ25mm
照準 同光軸LED照準
精度定格  800℃未満;±4℃、800~1200℃;測定値の±0.5%、1200~2000℃;測定値の±1.0%
精度保証 周囲温度23±5℃、放射率1.0、スムージング時間0.05秒にて
応答時間 0.003-600秒(レンジ切換時+0.002S加算)
放射率 保証範囲:0.3-1.0、設定範囲:0.050-1.000
アナログ出力 なし
RS232C出力 RS232C(表示設定器と接続可)
アラーム出力 なし
ウォームアップ時間 10分
温度表示 なし(表示設定オプションは別売)
電源 DC10-27V
使用周囲温度 0-50℃
ファイバヘッド耐熱温度 150℃max
RoHS指令 対応
保護構造 なし
CEマーキング 非適合

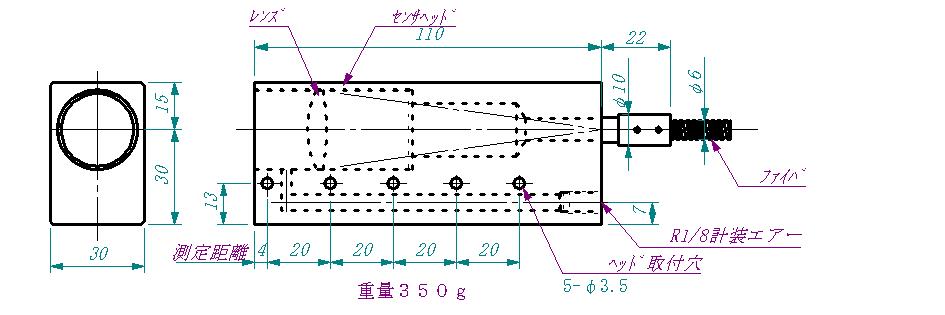

ヘッド外形図

PDFファイル

温度変換器外形図

PDFファイル

PDFファイル
光路図

標準標的サイズ以外でも使えます! 任意の距離における標的サイズの計算ツール
エクセルファイルを開いた際、すぐにマクロを有効にしてください

PDFファイル

接続図

PDFファイル
