ホーム > 製品情報 > 放射温度計 > 金属用 放射温度計
TMHX-TME0050(E) シリーズ
小型ヘッドタイプ

金属用 放射温度計
TMHX-TME0050(E) シリーズ
小型ヘッドタイプ

発売:2015年11月

販売中

金属用 放射温度計 TMHX-TME0050(E) シリーズは、低放射率である金属等の材料を0.001秒の高速応答で測温可能。しかも、石英窓越しでの測定も可能。塗料やテープを貼らなくても測定が可能となりました。

温度範囲:50℃~ 600℃

難しいとされていた金属を50℃~高速応答0.001sで測温

低放射率である金属等の材料を0.001sの高速応答で測温できます。
しかも、石英窓越しでの測定も可能。塗料やテープを貼らなくても測定が可能となりました。

100℃以下でも安定した測温をする為の遮光フード(別売)もあります。
充実したアクセサリを利用することで、設置環境がより大きく拡がります。

◆測定部分の位置合わせが簡単◆設置環境を選びません◆豊富なバリエーションの表示器・設定器
◆コスト削減に◆安心の長寿命◆CEマーキング適合

★取扱説明書は日本語版・英語版がダウンロードできます。

表示・設定オプションリンク

金属用 放射温度計 <br>TMHX-TME0050(E) シリーズ<br>小型ヘッドタイプの製品画像
  • 金属用
  • 低温
  • 石英越し用

問い合わせ・見積依頼

デモ機貸出依頼

型式 温度範囲 実効波長 測定距離 標的サイズ 応答速度
TMHX-TME0050-0200E011 50~600℃ 1.95~2.6μm 200mm φ11mm 0.001s~

特長

製品の特長

  • 安定して低温の金属を測定 !窓越しの測定も可能です

    金属の温度を測定する場合には、その温度で検出が可能なできるだけ短い波長を利用した放射温度計を選んだ方が放射率の変化に対する誤差を小さく押さえることが可能です。

    TMHX-TME0050(E)シリーズは、1.95~2.6μmの短い波長を使用する事により安定した測温ができるだけでなく、低温50℃から0.001sと低温高速応答も実現しました。

    石英ガラスを透過する2.7μm以下の波長を使用している為、石英窓越しの測温も可能です。”

  • 塗料やテープを貼らなくても金属の温度が測れます

    低温の光沢金属を放射温度計で測温する場合、反射光などの影響を考え一般的に、あらかじめ放射率がわかっている塗料を塗るか、テープを表面に貼り付けて測定します。

    TMHX-TME0050(E) シリーズなら塗料の塗布やテープを貼る事が難しいワークでも非接触で温度測定できます。

  • 外乱光の対策

    測定温度が約100℃以下の場合、外乱光の影響が顕著になり温度指示値が高めになります。ワークの放射率が低い程、顕著になります。
    (外乱光とは室内照明光、太陽光、高温物質からの放射等です。)

    この対策として、別売りの遮光フードをご用意しております。

  • 小型・軽量な温度計

    狭くて温度計が付けられない?
    設置場所が動くので温度計をつけると重量オーバーが心配?

    →どちらもTMHX-TME0050(E) シリーズが解決します。30×24×45mm・60gと小型・軽量!

  • コスト削減に

    アナログ出力標準装備のため、表示器は必ずしも必要ではありません。複数台の使用の場合は費用を節約できます。

    以下のオプションがあります。

    パラメータ設定器PWCX;1台あれば複数台の温度計のパラメータを設定できます。温度表示機能付きです。

    USB-RS232C変換器PWUX;PCに接続して温度計のパラメータを設定できます。無償版ソフトPWSX-Fと組合わせて使用します。PC上で温度表示も可能です。

    パラメータ設定セットPWZX;PWUXと有償版ソフトPWSXのセット品です。無償版ソフトPWSX-Fの機能に加え、PC上へのパラメータ保存、測定値のグラフ表示が可能です。

    表示設定器TMCXシリーズ;もちろん表示設定器も使用可能です。温度計と表示設定器を組み合わせることで多彩なオプション機能が追加されます。

  • 設置環境を選びません

    アルミボディを採用することにより、堅牢性、耐熱性、耐薬品性がアップし、IP67相当の防塵構造です。左右対称設計なので設置もしやすくなりました。また、ケーブル線を太くし断線対策も強化しています。

    さらに豊富なアクセサリが揃っていますので、過酷な環境下でも安定した測温ができます。

  • 同光軸LED照準方式で位置合わせが簡単

    「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。測定範囲をワークの測定部分に適切に合わせられる為、長距離でも正確な温度測定が可能です。また、ワークをはみ出して設置していないかのチェックも可能です。

    同光軸LED照準方式

  • 安心の長寿命

    駆動部品(モーター)が無い為、これまで必要だった定期的な交換や修理が 必要なくなり、安心して長期ご使用いただけます。

  • CEマーキング適合品

    CEマーキング適合品です。
    CElogo


ページの先頭に戻る

仕様・光路図

印刷する

型式 TMHX-TME0050-0200E011
温度範囲 50~600℃
実効波長 1.95~2.6μm
検出素子 InGaAs
標準測定距離 200mm
※他の距離でも使用可能。光路図をご参照ください。
標準標的サイズ φ11mm
照準 LED 照準
精度定格 300℃未満 ;±3 ℃ (センサヘッド温度+ 25 ℃ < 測定対象物温度)
300℃以上 ;測定値の±1%
再現性 測定値の±0.2%±2℃
測定分解能 100℃未満;2℃以下、100℃以上;0.5℃以下
応答時間(スムージング機能にて可変可能) 0.001~5s(0~95%アナログ出力)


(内部レンジ切換時、0.003sが加算される場合あり)
ウォームアップ時間 1min
アナログ出力(非絶縁)出力タイプ(切換) DC4~20mA,DC0~20mA,mV/℃,DC0~1V(オプションで0~5V・0~10Vあり)
RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約±4V、通信速度:4800,9600,19200,38400,57600,115200 bps
アラーム出力(非絶縁) オープンドレイン:DC27V、0.2A
ピークホールド リセット方式(選択) [1]時間:0.01 ~ 10s可変 [2]放電:時間0.01 ~ 10s、レベル0.2 ~ 1.0
放射率補正 保証範囲 0.3~1.0
設定範囲 0.050~1.000(設定分解能0.001)
反射補正機能付
センサ補正機能 スパン;0.500~2.000
ゼロ ;-50~+50℃(°F)
使用周囲温湿度 0 ~ 50℃ (保存周囲温度:-15 ~70℃)/30~85% RH(結露のないこと)
電源電圧 DC4.7 ~ 27V、0.1A Max
アナログ出力0~5V 時; 8~27 V/ 0~10 V時;13~ 27V
ケーブル長(標準) 2m
外形図 HX-C1

ページの先頭に戻る

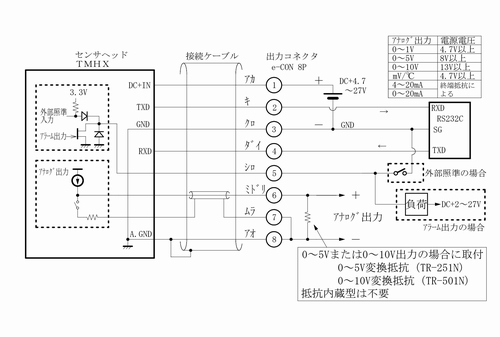

外形図・配線図
