PyroMini(パイロミニ)型 放射温度計

発売:2019/6/1

販売中

温度範囲:-20℃~ 1000℃

冷却ジャケットなしで高温環境最大180℃! 低温から高温まで測定可能な放射温度計
(英Calex electronics社製)



◆最大雰囲気温度、180℃まで冷却ジャケットなしで使用できる
 小型センサヘッド採用

◆操作性の良いタッチスクリーン採用(オプション)、
 温度表示がはっきり見える

◆オプションのMICRO SDカードを入れれば、
 タッチスクリーンからデータロギングが可能

◆ピークホールドや平均や放射率の補正が簡単に設定可能

◆センサヘッドの付属ケーブルは耐ノイズ性能を備え、
 ロボットアームなどに取り付け可能(-JA,-HA型式のみ)





特長

製品の特長

  • 冷却不要で180℃【PM-HAのみ。PM-JAは120℃】

    高温用センサヘッドの採用により冷却なしで180℃又は120℃までの周囲温度環境で使用可能

    センサヘッドの使用周囲温度
    -MA  0℃~60℃
    -JA  0℃~120℃
    -HA  0℃~180℃

  • 頑丈

    センサ用ケーブルを振り回しても耐ノズル性能保持、ロボットアーム取付に最適。

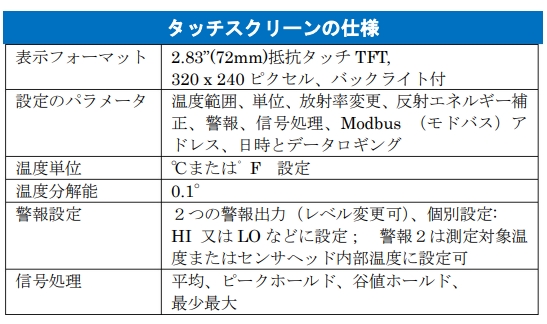

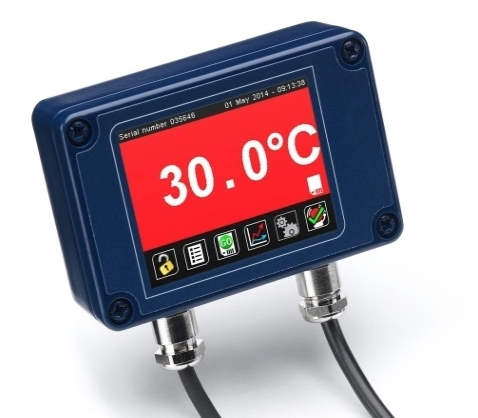

  • タッチスクリーン

    オプションのバックライト付タッチ・スクリーンインターフェースは、
    測定温度の大きくかつ明るい表示を提供。また、センサのコンフィ
    グレーションもできます。グラフ表示により温度履歴表示も可能です。

  • 即座に異常確認

    警報モードになると画面の色が変化するため、即座に異常を確認できます。警報モードとレベル変更もタッチスクリーンで可能です。



    通常時   /  警報モード

  • 放射率変更可能

    すべての型式で放射率変更が可能。紙、樹脂、食品及び塗装など多用途です。

  • 4~20mAおよび RS485(Modbus)を選択可

    4~20MAとRS485 MODBUS出力信号
    24VDCの警報リレー搭載(オプション)

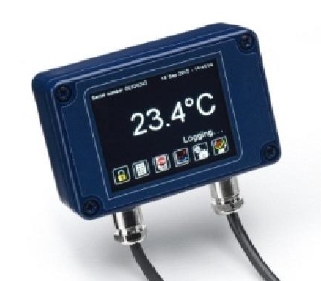

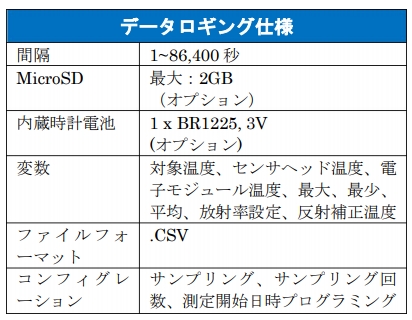

  • データロギング

    PyroMini(パイロミニ)は、独立したデータロガーとして
    使用可能です。

    型式 -CRT と -BRT は、スロットにデータロギング用
    MicroSDカード(オプション)を挿入でき、タッチス
    クリーンで設定が可能です。

    ユーザはサンプリング周期、サンプリング回数および
    データロギング開始日時のプログラミングができます。

    データは MicroSDに.csvフォーマットで保存され、
    Excel形式に展開できます。

    MicroSDカードのスロットと電池フォルダは、タッチ
    スクリーンのフタのボードにあります。測定には
    内臓クロックにより日時も同時に記録されます。
    電源をきると内臓クロックはリセットされます。

  • 豊富なオプション・アクセサリ

    豊富なオプションとアクセサリをご用意。

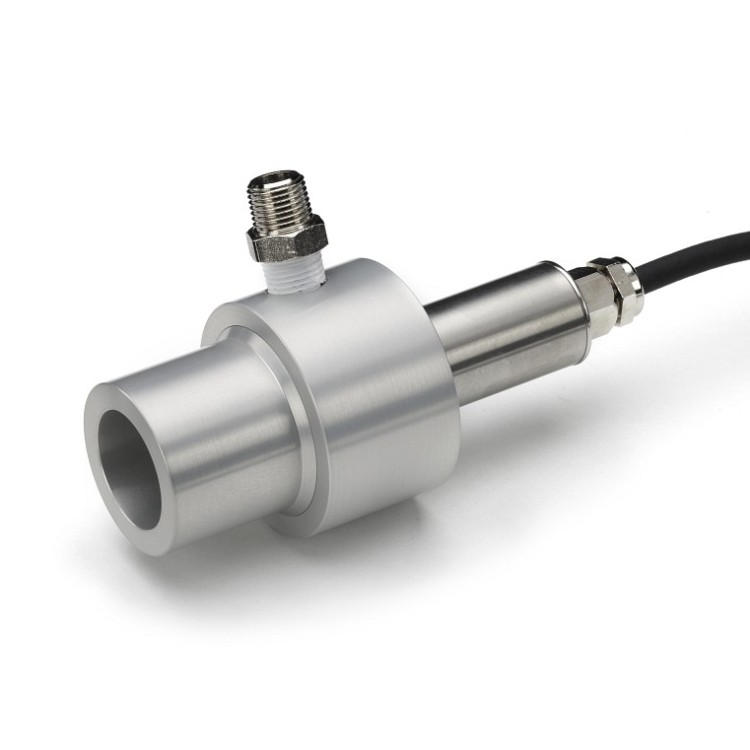

    レーザ照準アダプタ   / エアパージカラー



    MSD:MicroSDカード
    BAT:日時記録用電池
    PMCE:延長ケーブル-MA:PMCE
    延長ケーブル-HA:PMCEHT
    CALCERTA:校正証明書
    BC:(BRT&BB型):RS485/USB
    変換器、専用ソフトウェア付
    LSTS:レーザ照準ツール


ページの先頭に戻る

仕様・光路図

印刷する

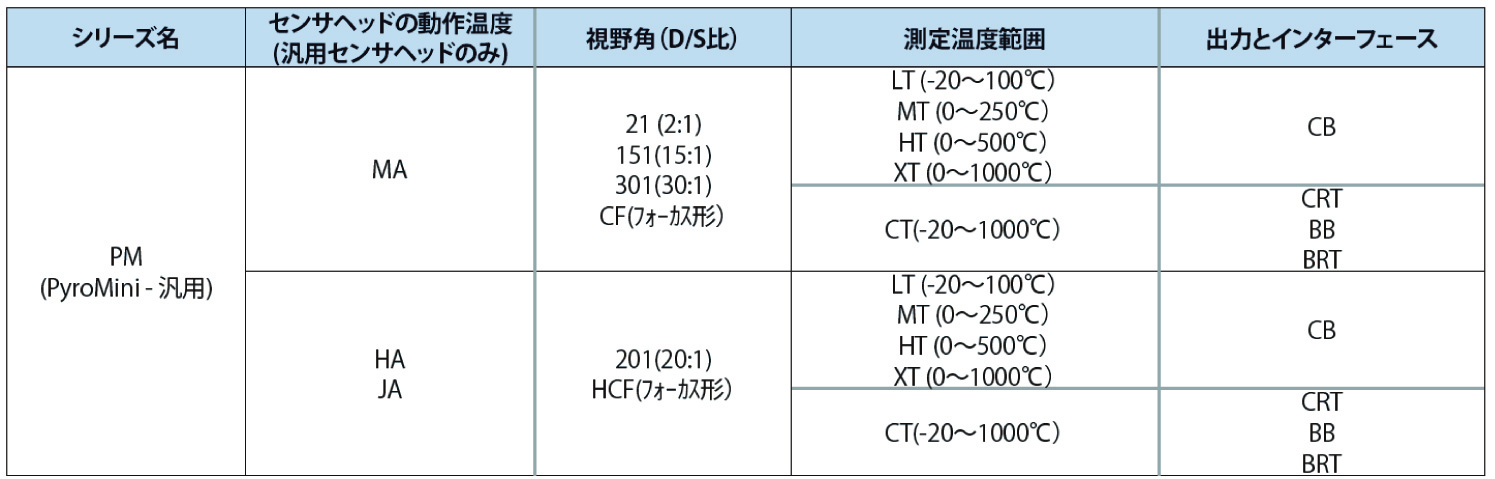

型式 パイロミニ型

----------------------------------------------------------------------------------------------------
◆センサヘッドの動作温度◆

-MA 0℃~60℃
-JA 0℃~120℃
-HA 0℃~180℃

----------------------------------------------------------------------------------------------------

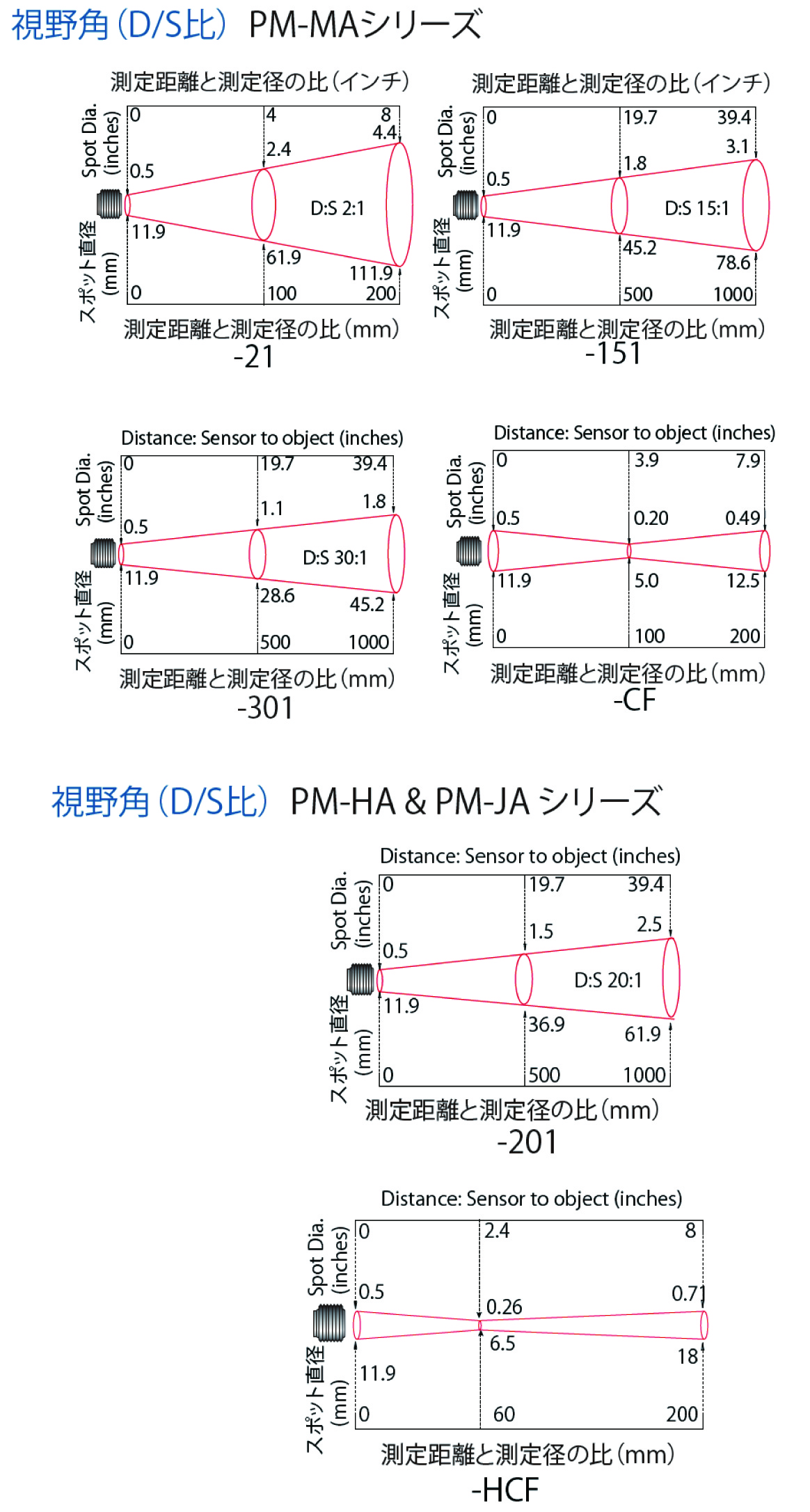

◆測定距離と測定径の比(D/S 比)◆

パイロミニ型


----------------------------------------------------------------------------------------------------

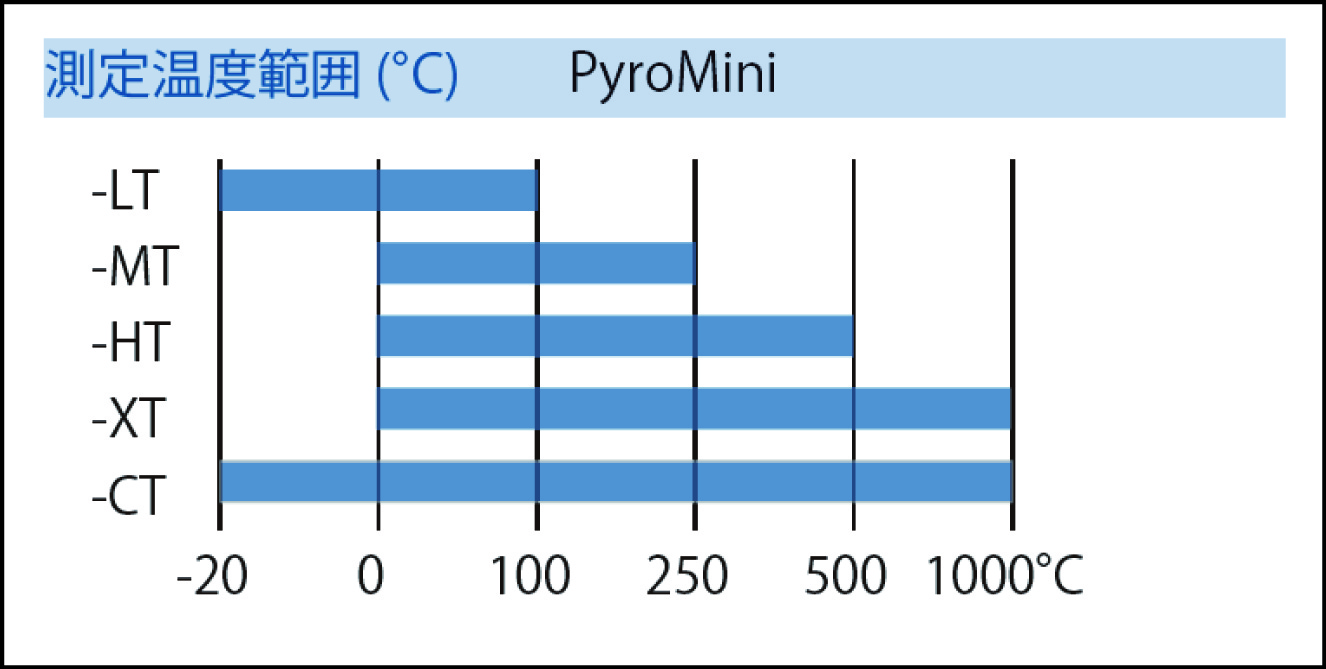

◆測定温度範囲◆

パイロミニ型

----------------------------------------------------------------------------------------------------

◆出力とインタフェース◆

-CB  4~20mA 出力、タッチスクリーンなし
-CRT 4~20mA、2 つの警報リレー、タッチスクリーン付
-BB  RS485, Modbus (モドバス)、タッチスクリーンなし
-BT  RS485, Modbus (モドバス)、タッチスクリーン付



ページの先頭に戻る

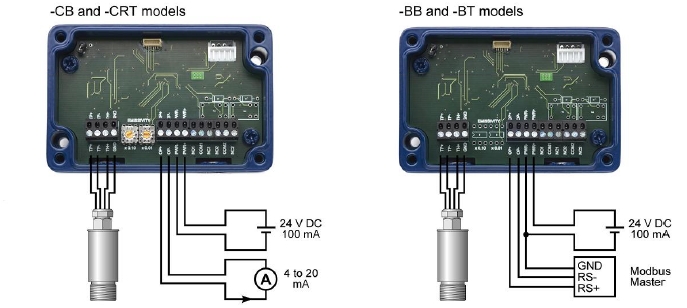

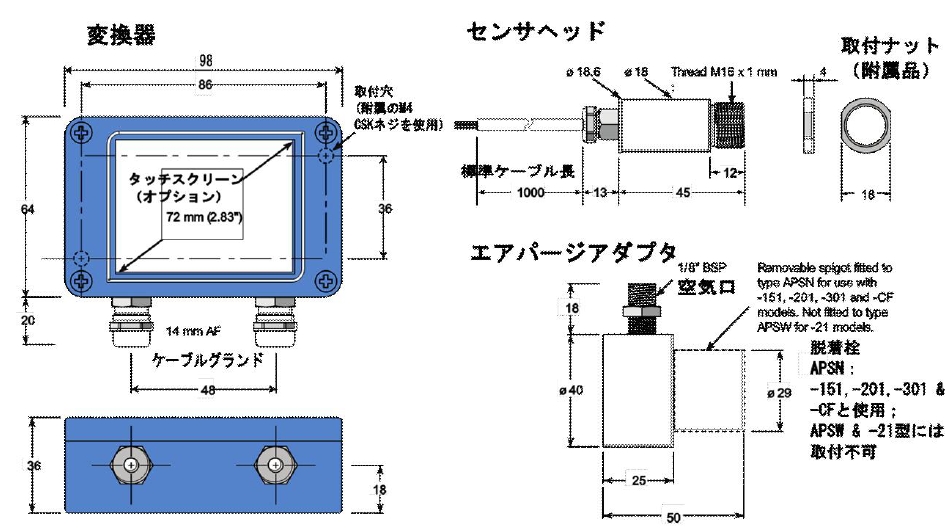

外形図・配線図


ページの先頭に戻る

2D・3D CAD

該当の項目はございません


ページの先頭に戻る

オプション

該当の項目はございません


ページの先頭に戻る
