決められたタイミングで温度測定を行いたいのですが(サンプルホールド)。【電気一般について】

PDF:EL06030_electric_sample_hold

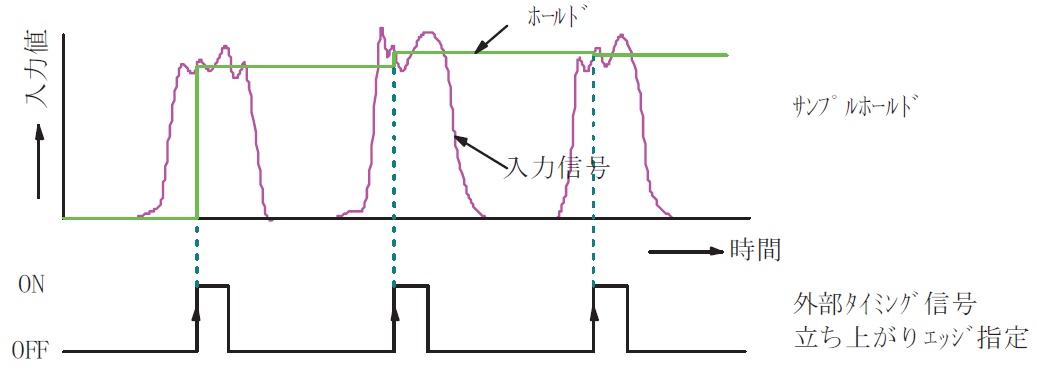

【サンプルホールド】
ワークが間欠的に移動するような場合、ワークの任意の部分の測定値を外部タイミング信号入力
によってホールドします。外部コンピュータ等による温度データの取り込みに適しています。

【外部タイミング信号の設置】

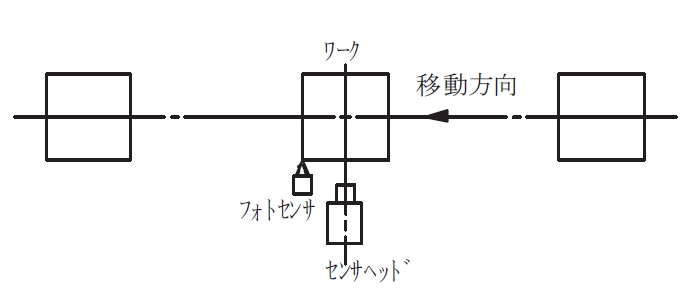

外部タイミング信号はフォトセンサ等によりワークの有無を検知することによって得ることができます。
またサンプリングタイミングはセンサヘッドとフォトセンサのワーク流れ方向に対する位置関係を調整
することによって合わせます。

[外部タイミング信号の接続]

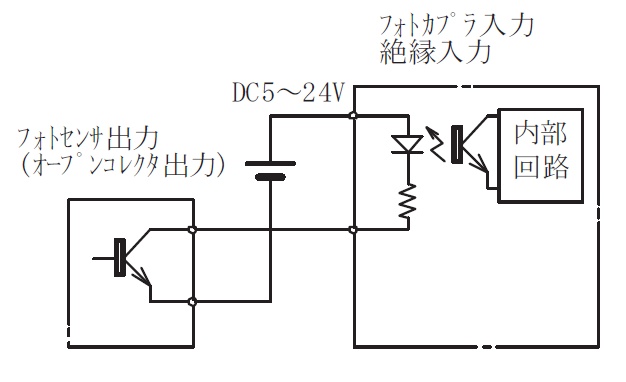

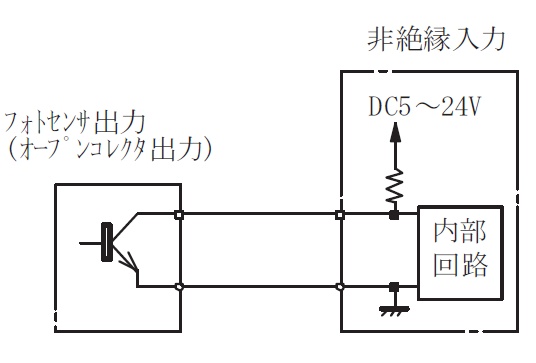

フォトセンサ等はオープンコレクタ出力タイプのものを選定し、下図のようにタイミング入力回路に接続します。
