放射温度計の測温理論式をまとめたものはありますか?【放射温度計について】

PDF:TM05810_ir_thermometer_theory

【測温理論式】

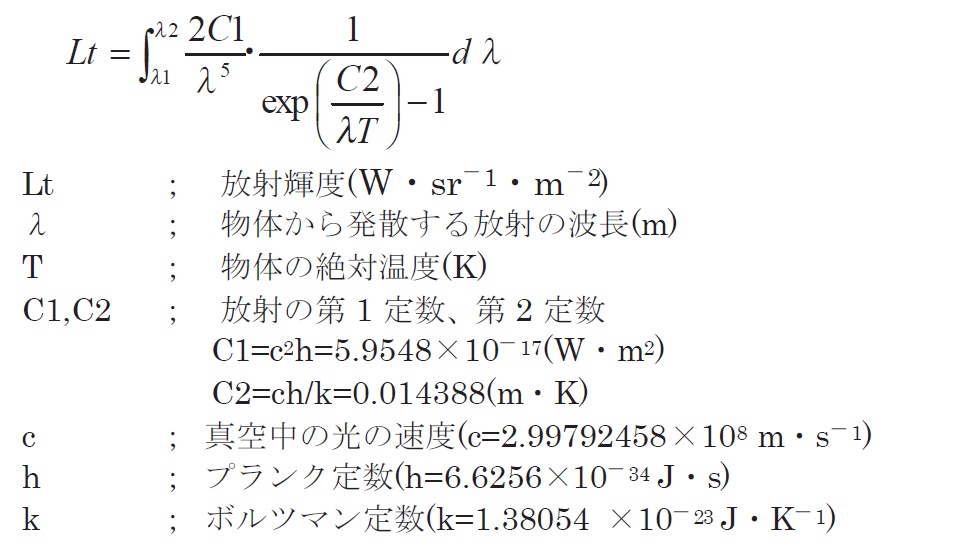

1)ワークから放射される赤外線(放射輝度L)は、プランクの放射則を測定波長(λ1~λ2)で積分した
次式で表わされます。

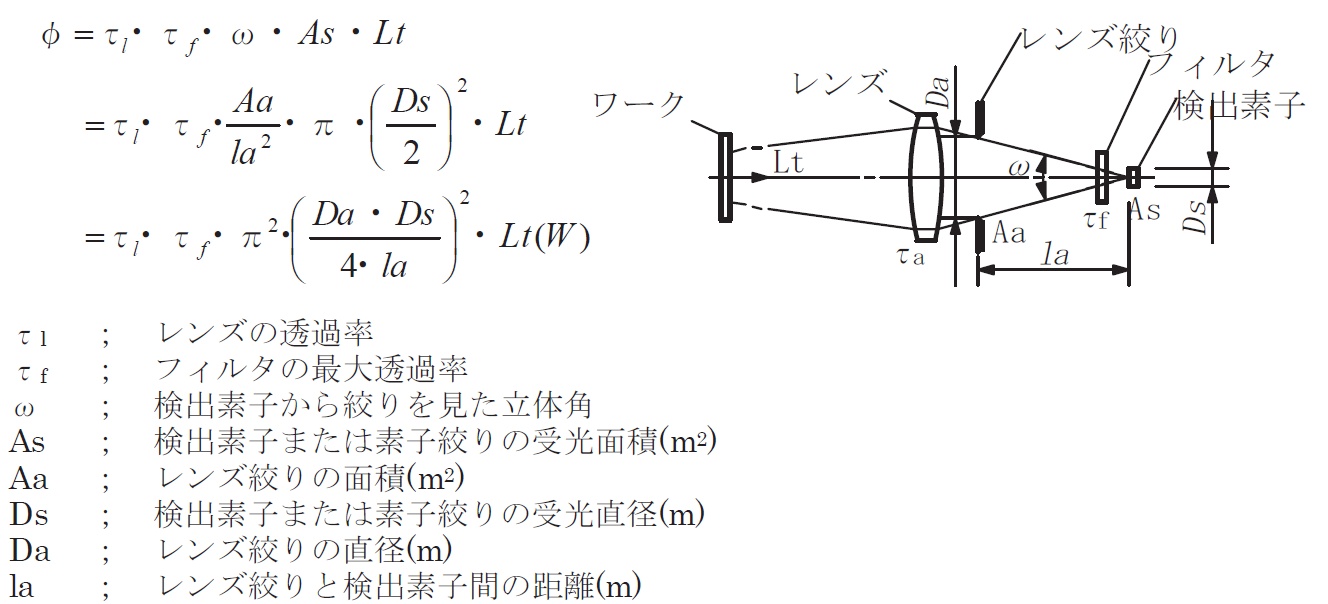

2)下図の光学系を通して検出素子に入射される赤外線(放射束φ)は次式で表わされます。

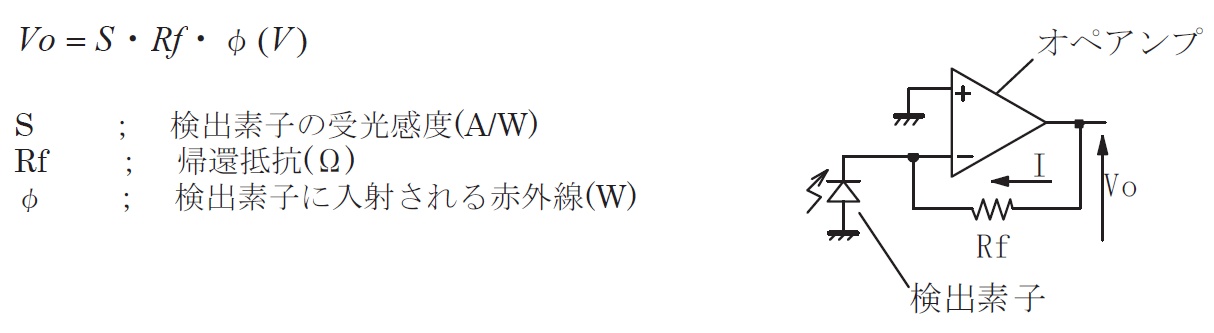

3)検出素子が光起電力型の場合、出力電圧(Vo)は次式で表わされます。
